闭环控制(CLC)方形型/软包型
电池焊接设备

Closed-Loop Control Pouch/Prismatic
Battery Welder

US-5020SH

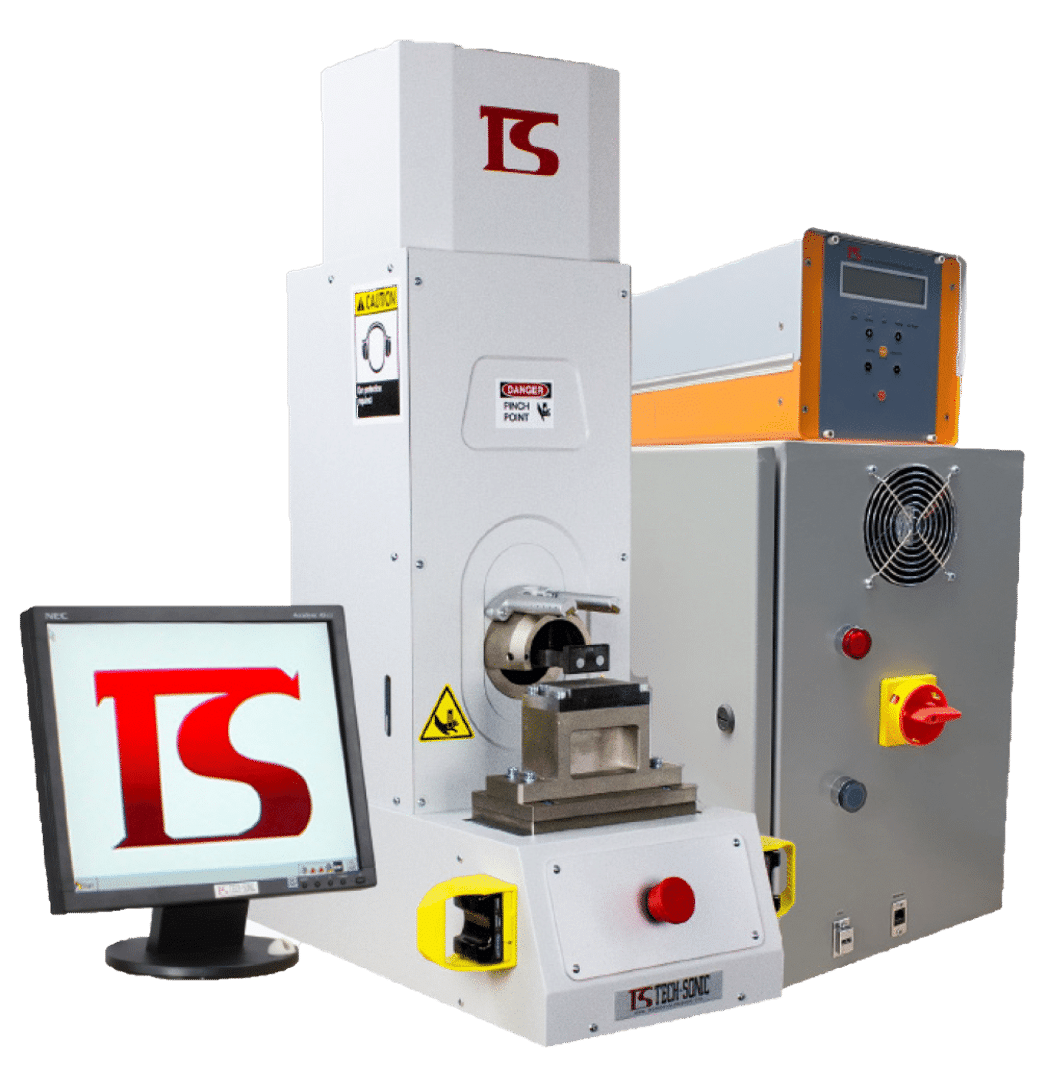

US-5020SH with
Table Mount

方形型/软包型电池的重型点焊机
Heavy-Duty Spot Welder for Prismatic and Pouch Battery

随着电动汽车产量的持续增长,对方形型和软包型电池的精确焊接需求变得越来越重要。锂方形型和软包型电池由多层阳极、隔板和阴极组成,这些阳极、隔膜和阴极融合在层压膜之间。这些类型的单元格应用程序可以以自定义的大小和形状创建。然后以串联和并联的方式连接电池,以获得所需的电压和容量。为了准确焊接用于电动汽车电池的每个方形型和软包型电池应用中的箔堆,采用伺服驱动焊头闭环控制的先进超声波焊接技术是解决方案。

重型点焊机型号US-5020SH由泰克索尼克(TECH-SONIC)开发,用于最大的箔堆叠和接线片应用。这种重型点焊机可产生更大的功率,以实现更多材料和更高尺寸的焊接。5020SH重型点焊机能够施加超过5000N的力,即使是最具挑战性的应用也能有效焊接。这种直接驱动利用了更大的伺服电机和更大的功率模块,允许直接移动焊接头,以提高控制和焊接尺寸能力。前置超声焊极技术节省了时间,并确保了更高质量的软包型电池焊接。

闭环控制(CLC)在方形型/软包型电池焊接方面的优势
CLC Advantages for Pouch and Prismatic Battery Welding

泰克索尼克(TECH-SONIC) 用于方形型和软包型电池焊接的重型点焊机允许用户在适当的时间向焊缝施加适当的力和能量。通过能够控制这些特定的焊接参数,用户能够创建精确、一致和可重复的焊接(多步骤)。

US-5020SH Standard
Without Table Mount

方形型/软包型电池焊机闭环控制技术的特点和优点
Features and Benefits of Closed Loop Control
Technology for Pouch and Prismatic Battery Welder

  • 可以检测100个堆叠中的一个缺失或添加的箔(箔厚度约为5至6微米铜)
  • 在焊接周期中改变和调整力和振幅的能力
  • 直接驱动伺服提供了利用更宽的焊头将较厚的堆叠焊接到母线的能力
  • 通过使用理想的焊接参数来减少箔片和翼片上的过度应力的能力
  • 由伺服控制的焊接材料软触摸着陆
  • 功耗更低/运营成本更低
  • 伺服控制“专利”技术延长了模具寿命
