闭环控制(CLC)
环形终端焊接机

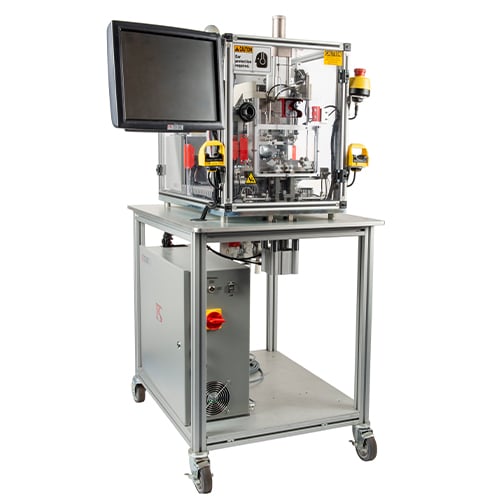

Closed-Loop Control Ultrasonic
Ring Termination Welder

US-3620SRT

US-3620SRT

多线终端
Multi Wire Termination

泰克索尼克(TECH-SONIC)正在申请专利的闭环控制线对环端接焊机,型号US-3620SRT,提供了超越传统超声波金属焊接的全新超声波金属焊接能力。这种特殊的导线端接焊机能够在接合材料时轻松地将多根导线焊接到环形端子上,并且应力非常小。它生产单点接地端子,并且可以在不改变端子套硬件的情况下容纳各种端子。 US-3620SRT超声波线对环终端器还具有业界领先的断线检测功能。典型的气动端接机只能在电线总横截面大于5%的情况下检测到缺失的电线。许多汽车制造商要求线束生产商检测不到3%的缺失电线。根据USCAR-45,US-3620SRT电线终端机可以检测到小于总横截面3%的缺失电线。

闭环控制(CLC)在端子导线拼接组件方面的优势
CLC Advantages for Wire Splicing Assembly

泰克索尼克(TECH-SONIC)获得专利的伺服控制超声波焊接工艺(多步骤工艺)允许用户在适当的时间向焊缝施加适当的力和能量。通过能够控制这些特定的焊接参数,用户能够创建精确、一致和可重复的焊接。同样使用CLC,能够检测3%的缺失线束。

端子导线拼接组件闭环控制技术的特点和优点
Features and Benefits of Closed Loop Control
Technology for Wire Splicing Assembly

  • 符合USCAR-45,能够检测3%的缺失线束
  • 生成单点接地端子,并可以通过更改端子套硬件来容纳各种端子
  • 它具有动态力控制功能™ 在焊接过程中进行实时力监测,这意味着它可以改变焊接过程中的超声波振幅和施加的力,以产生最佳的焊接条件
  • 可以将多根电线焊接到单个端子上,并产生无应力接头
  • 超过20个焊接步骤的能力
  • 可以焊接最大30mm2的环形端子,并能够对焊接施加3000N的力

可互换嵌套
Interchangeable Nest

四面焊头
Four-sided Horn

钢丝束收集器
Wire Strand Gatherer

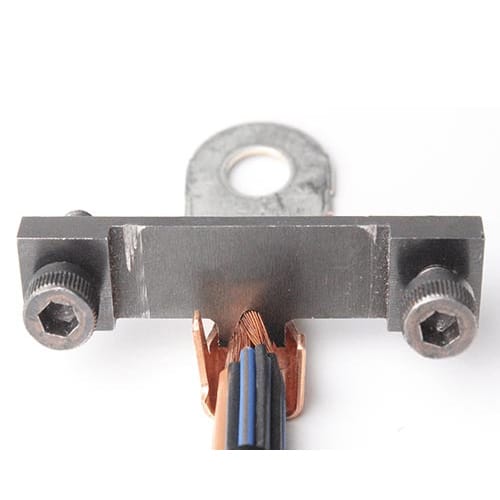

端子导线拼接样品  Wire Splicing Samples
