闭环控制(CLC)
超声波卷筒进给端接机

Closed-Loop Control Ultrasonic Reel-Feed Terminator

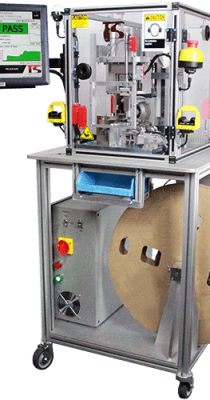

US-3620MAK-S

US-3620MAK-S

接线端接解决方案
Wiring Termination Solution

在当今竞争激烈的形势下,传导是许多电动汽车制造商日益关注的问题。为了使电动汽车正常工作,需要有效的低电阻引线接合。超声波焊接是连接电线的理想连接工艺,可以有效地产生低电阻连接。泰克索尼克(TECH-SONIC)正在申请专利的闭环控制超声波接线终端机,型号US-3620MAK-s,提供了一种超越传统超声波金属焊机的新型超声波金属焊接能力。它连接单点接地端子,并可以通过改变端子套硬件来适应各种端子。它使用微处理器控制的超声波焊机和伺服控制的点焊硬件,可以将多条电线焊接到单个端子上,并提供无应力接头。根据USCAR-38,它有能力检测总CSA的3%。

US-3620MAK-S接线终端机还具有业界领先的断线和绞线检测功能。典型的气动端接机只能在电线总横截面大于5%的情况下检测到缺失的电线。US-3620MAK-S超声波接线终端机可以检测到不到总横截面3%的缺失电线,并可以检测单个0.35mm²电线的损耗,该电线通常在用户不知情的情况下从焊接区域缩回。许多汽车制造商要求线束生产商检测到少于3%的缺失电线,并已确定气动工艺的限制使他们无法提供一致可接受的零件质量。

闭环控制(CLC)在接线端子方面的优势
CLC Advantages for Wiring Termination

泰克索尼克(TECH-SONIC)的专利伺服控制超声波接线终端设备允许用户在适当的时间向焊缝施加适当的力和能量。通过能够控制这些特定的焊接参数,用户能够创建精确、一致、可测量和可重复的焊接(多步骤)。

接线端子闭环控制技术的特点和优点
Features and Benefits of Closed Loop Control
Technology for Wiring Termination

  • 符合USCAR-38,能够在0.35平方毫米或3%的总CSA下检测单个缺失导线
  • 检测从焊接区域缩回的电线,并在焊接区域添加绝缘层
  • 具有受控力和振幅参数的多步骤焊接
  • 最多允许20个焊接步骤
  • 生成单点接地端子,并可以通过更改端子套硬件来容纳各种端子
  • 使用微处理器控制的超声波焊机,可以将多条电线焊接到一个端子上,并提供无应力、低电阻的接头
  • 22英寸触摸屏显示器
  • 截面最大36mm2

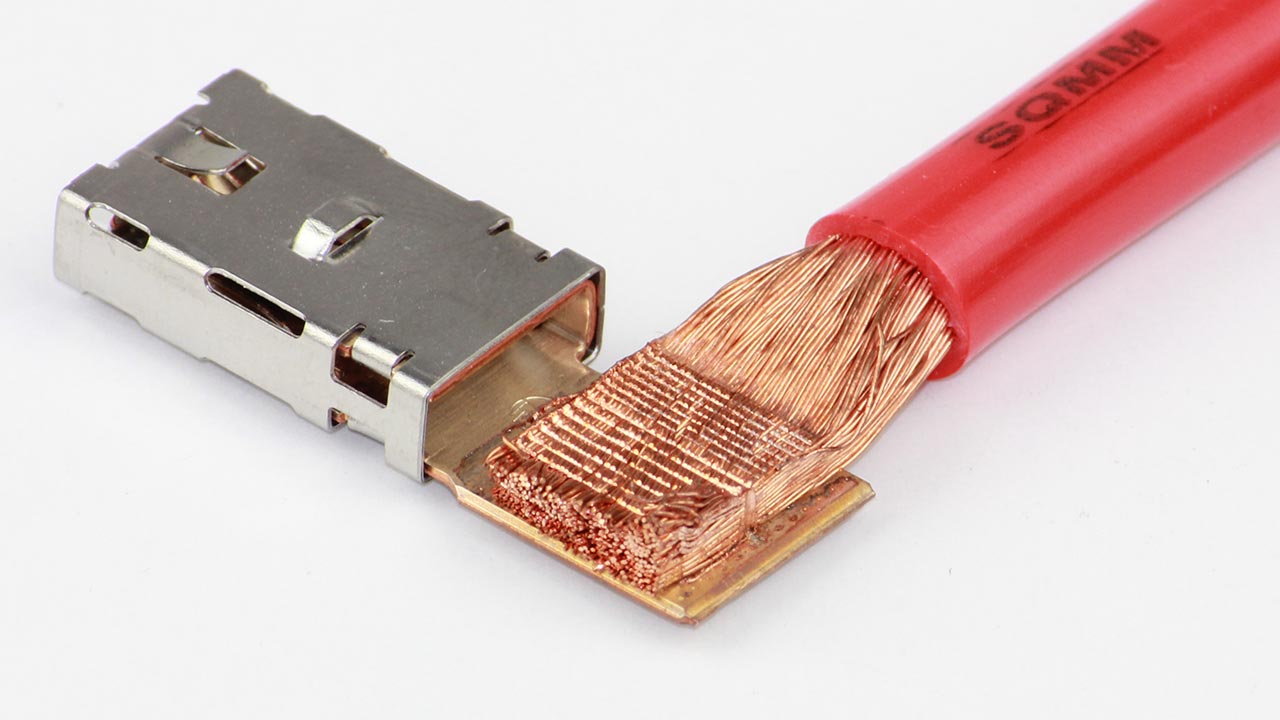

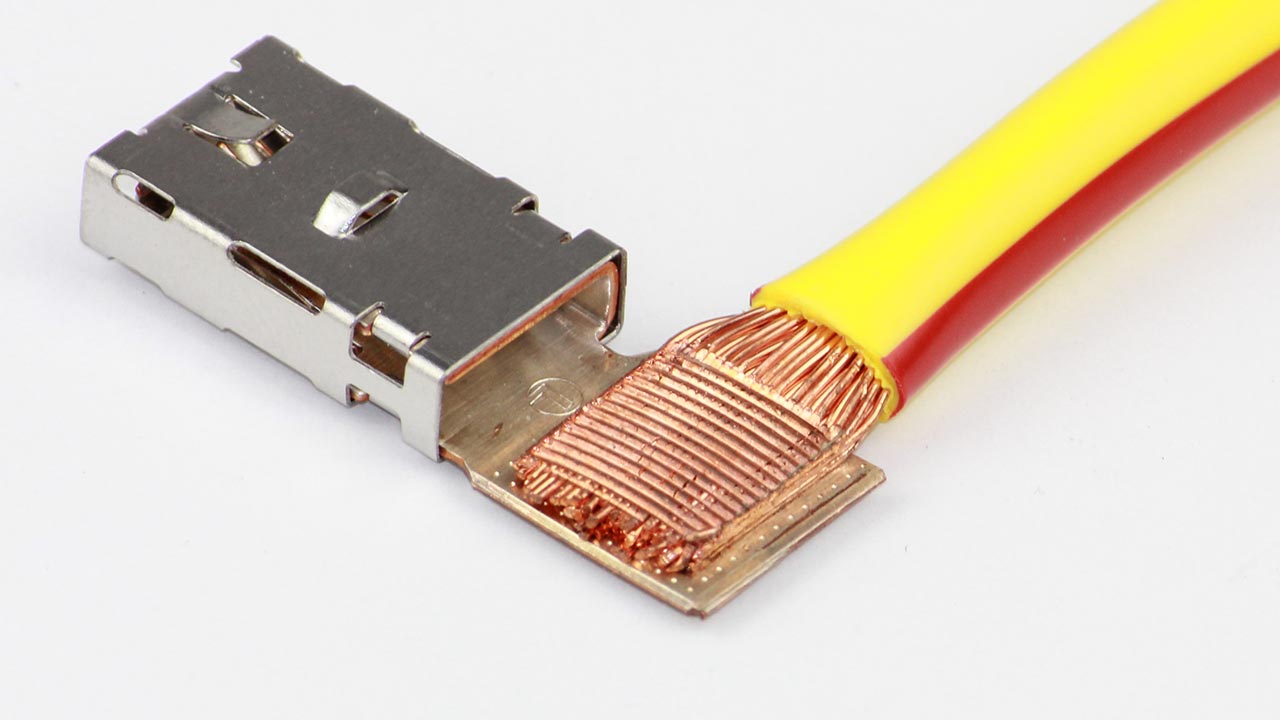

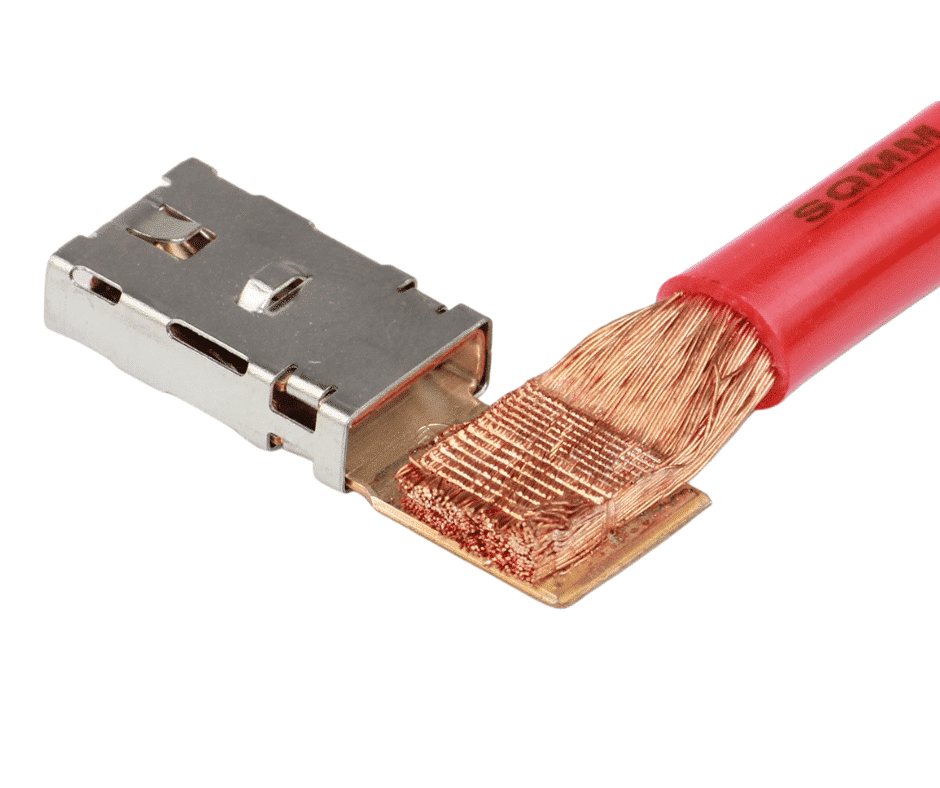

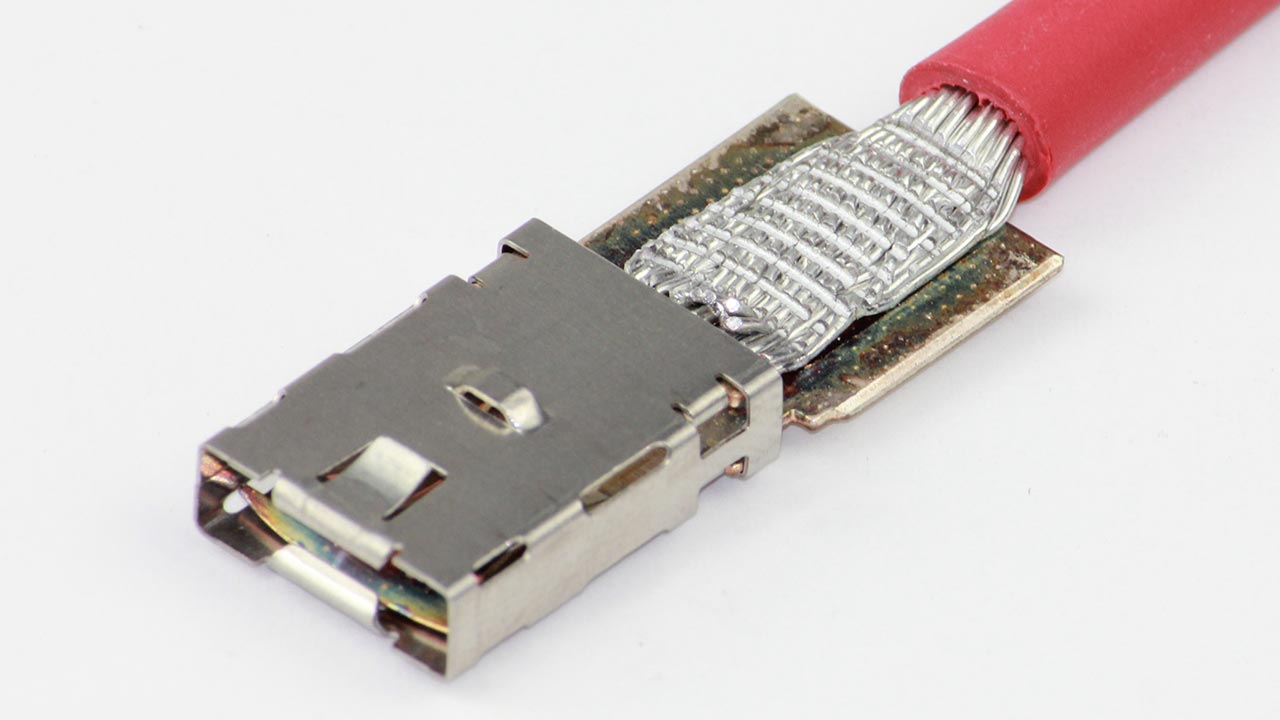

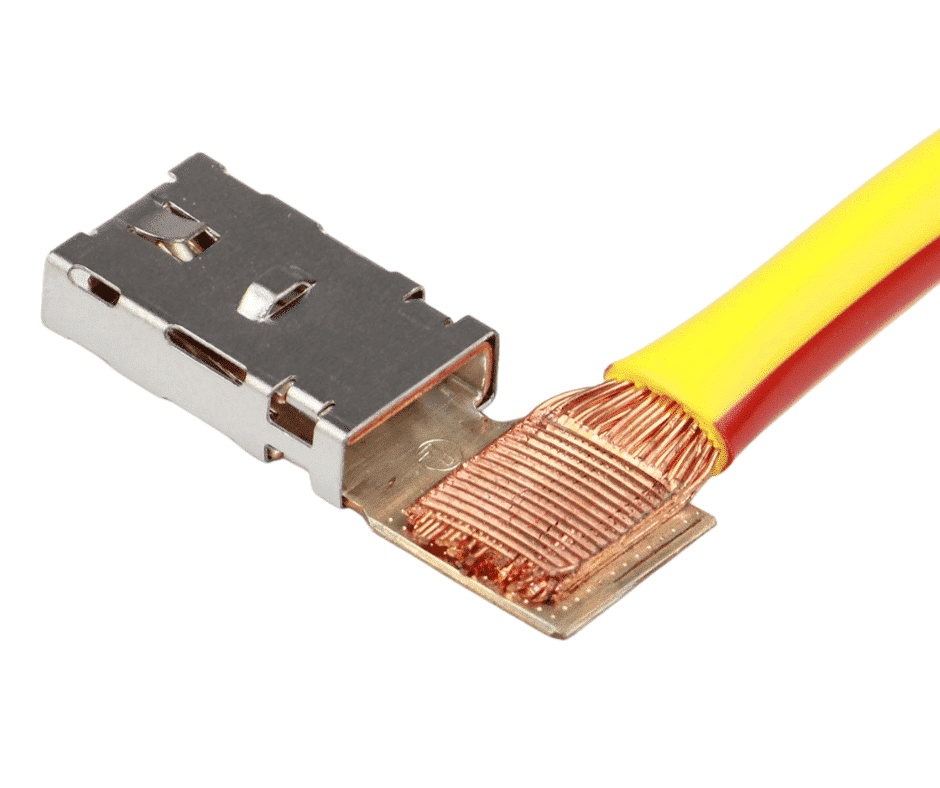

US3620MAK-S 样品  US-3620MAK-S Samples
